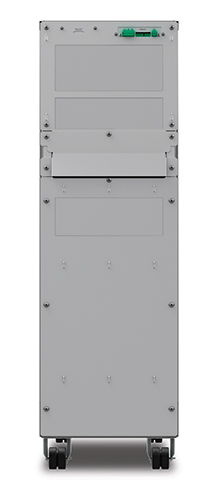

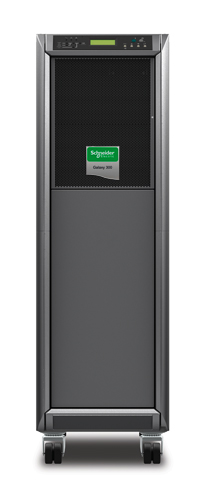

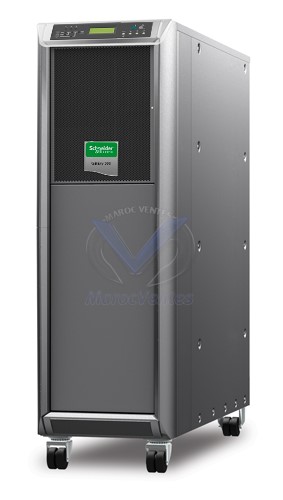

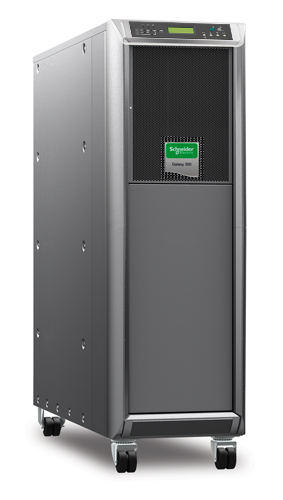

Apc G3HT20KHB1S - G300 3 3 20KVA 10 Onduleur triphasé

Galaxy 300 Caractéristiques et avantages

Développement durable

• Code de conduite Européen pour ASI
  Garantit la grande efficacité des onduleurs vendus dans l'UE.
• RoHS
  Certifie que les appareils électroniques ne contiennent pas de métaux dangereux ni de retardateurs de flamme.

Disponibilité

• Fonction de redondance parallèle
  Alimentez le matériel connecté avec plusieurs onduleurs pour augmenter la redondance du système
• Plage de tension d'entrée étendue
  Conçu pour les environnements électriques difficiles afin de préserver l'autonomie de la batterie.
• Double alimentation
  Permet l'installation de deux sources d'alimentation indépendantes, l'option de configuration Standby fournissant la redondance nécessaire aux applications stratégiques.
• Topologie On-Line Double Conversion
  Garantit une qualité d’alimentation élevée constante. Les perturbations de la forme d'onde de distribution sont régénérées via le processus de conversion CA-CC, puis CC-CA ultra-rapide. La batterie n'est utilisée que comme source de secours.

Facilité de maintenance

• Service de mise en service 5X8 inclus
  Couverture complète au titre de la garantie usine requise

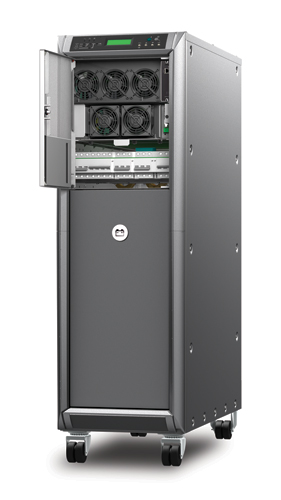

• Maintenance par accès frontal
  Simplifie l'installation et la maintenance tout en limitant les besoins en espace

Economie

• Coût d'acquisition
  Conçu pour assurer un rapport prix/performances optimal ; des fonctionnalités exceptionnelles ont été soigneusement sélectionnées pour optimiser les performances et la rentabilité.

Praticité

• Simple à installer
  Conception novatrice permettant une installation rapide et à la portée de nombreuses personnes.

Simplicité de gestion

• Gestion de réseau intégrée
  Assure une surveillance et un contrôle à distance complets de l'onduleur. Permet de surveiller les onduleurs à distance à partir d'un navigateur Web ou d'un système de gestion de réseau standard.

Sortie

• Capacité de puissance de sortie
  16.0 KWatts / 20.0 kVA
• Puissance configurable max. (Watts)
  16.0 KWatts / 20.0 kVA
• Tension nominale de sortie
  400V 3PH
• Note sur la Sortie Tension
  Tension de sortie nominale triphasée configurable en 380, 400 ou 415 V
• Distorsion de la tension de sortie
  Moins de 5 %
• Fréquence de sortie (synchro avec le secteur)
  50/60 Hz +/- 5%
• Fréquence de sortie (non synchro)
  60 Hz +/- 0,1% à 60 Hz nominal, 50 Hz +/- 0,1% à 50 Hz nominal
• Autres tensions de sortie
  380, 415
• Facteur de crête de charge
  2.5 : 1
• Technologie
  On-line Double conversion
• Type de forme d'onde
  Sinusoïde
• Courant de sortie maximal
  43
• Connexions de sortie
  (1) Hard Wire 5-wire (3PH + N + G) (Batteries de secours)
• TDH tension de sortie
  < 3 % de charge linéaire et < 5 % de charge non linéaire
• Tolérance de tension en sortie
  ±2 % statique et 100 % de charge
• Bypass
  Commutateur de bypass de maintenance intégré

Entrée

• Tension d’Entrée Nominale
  400V 3PH
• Fréquence d'entrée
  45 - 65 Hz
• Type de connexion en entrée
  Hard Wire 5-wire (3PH + N + G)
• Plage de tension d'entrée pour branchement secteur
  340 - 477V
• Plage de réglage de tension d'entrée pour branchement secteur
  323 - 437 (380V), 340 - 460 (400V), 357 - 477 (415V)V
• Taux de distorsion harmonique en entrée
  Moins de 5 % pour une pleine charge
• Type de protection requis en entrée
  Fusible gL
• Autres tensions en entrée
  380, 415
• Intensité maximale du courant d’entrée
  30.0A

Batteries & durée de fonctionnement

• Type de batterie
  Batterie au plomb scellée sans entretien avec électrolyte suspendu : étanche
• Tension nominale des batteries
  +/-192 V (batterie partagée référencée à neutre)
• Tension de fin de décharge de batterie
  +/-154 V
• Efficacité
  Vue graphique Efficacité

Communication et gestion

• Port (s) Interface
  DB-9 RS-232 , USB
• Cartes SmartSlot™ pré-installées
  AP9630
• Panneau de contrôle
  Console de contrôle et d'état LCD multifonction
• Interrupteur d'arrêt d'urgence
  Oui

Physique

• Hauteur max.
  1300mm , 130.0cm
• Largeur max.
  400mm , 40.0cm
• Profondeur max.
  950mm , 95.0cm
• Poids net
  305.0kg
• Poids avec emballage
  330.0kg
• Hauteur de transport
  1440mm , 144.0cm
• Largeur de transport
  800mm , 80.0cm
• Profondeur de transport
  965mm , 96.5cm

Environnemental

• Température de fonctionnement
  0 - 35 °C
• Humidité relative en fonctionnement
  0 - 95 %
• Altitude en fonctionnement
  0-3000mètres
• Température de stockage
  -10 - 60 °C
• Humidité relative de stockage
  0 - 95 %
• Altitude de stockage
  0-9000mètres
• Bruit audible à 1 mètre de la surface de l'appareil
  54.5dBA
• Dissipation thermique en ligne
  1260.0BTU/h
• Classe de protection
  IP 20

Conformité

• Approbation
  CE, EN/IEC 62040-1-1, EN/IEC 62040-2, EN/IEC 62040-3, IEC 61000-4-5, IEC 62040-2, TUV, VFI-SS-111
• Garantie standard
  1 année de réparation sur site ou de remplacement avec démarrage autorisé en usine

Offre durable Etat

• RoHS
  Conforme
• Directive relative aux batteries
  Conforme
• Remarques relatives aux batteries
  ts_Battery_Notes
