Fonctions de base

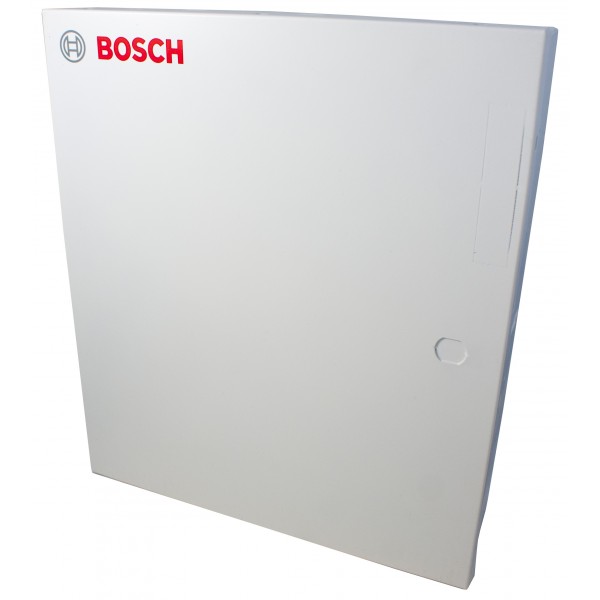

La centrale AMAX 4000 est une centrale d'alarme intrusion jusqu'à 64 zones/16 groupes avec boîtier et transformateur. Le système comprend un transmetteur RTCP pour transmettre une alarme via le

réseau téléphonique.

Une alarme peut être transmise à un téléphone et à un centre de communication. La programmation facile peut être effectuée par le biais des claviers AMAX TEXT, LCD ou LED ou au moyen du logiciel de paramétrage à distance (A-Link Plus).

Fonctions de base

• Armement par clavier à code STAY/AWAY

• Armement par un bouton STAY/AWAY

• Transmetteur intégré avec format de transmission CID / SIA

• 4 sorties intégrées (deux supervisées)

• Détecteur d'incendie à deux fils sur zone une

• Toutes les zones peuvent être utilisées avec des détecteurs d'incendie à quatre fils

• Toutes les zones peuvent être utilisées en Mode carillon (carillon de porte)

• Toutes les zones permettent la gestion de l'autosurveillance des capteurs (Résistances EOL)

• Mode test pour sorties et zones

• Fonction Watchdog

Fonctions en option

• Dispositifs sans fil (433 MHz) avec Bosch DSRF

• Module d'extension de sorties à 8 relais (DX3010)

• Module d'extension d'entrées à 8 zones (DX2010)

• Les sirènes extérieures et caméras IP peuvent être connectées à un module de 8 relais en option

(DX3010)

• Clé de paramétrage

Transmission d'alarme optionnelle

Communication IP (protocole réseau BOSCH) via le module DX4020 ou le module B426

• Communication GPRS (protocole réseau Bosch) via le module DX4020G

• Communication GSM (protocole Contact ID) via le module DX4020G

Paramétrage à distance

• IP (module DX4020 / B426)

• GPRS (module DX4020 G)

Vérification de l'alarme vidéo en option

Peut être réalisée en combinaison avec le module de 8 relais DX3010 et la série de caméras IP 200 de

Bosch. La vérification vidéo en temps réel garantit un contrôle du site et une réduction des fausses alarmes par Internet, n'importe où dans le monde. Cela signifie que vous (ou le centre de télésurveillance) pouvez recevoir une notification d'alarme afin de détecter exactement où l'alarme a été déclenchée et si unintrus est réellement présent

Spécifications techniques

Centrale Boîtier :

Dimensions (H x l x P) : • 375 x 322 x 88 mm (L x l x H)

Poids : • 4 700 g

Caractéristiques environnementales :

Humidité relative : • 10 à 95 %

Température de fonctionnement : • -10 à +55 °C

Zones supervisées :

Intégrées : Z1 :

• Gestion de zones de détection incendie 2 fils ou simple ou doublerésistance (fin de ligne 2,2 kΩ)

Z2 - Z16 COM :

• Gère 15 points en simple ou double résistance (fin de ligne 2,2 kΩ)

Autosurveillance :

• Entrée d'autosurveillance du boîtier (ne réduit pas la capacité du nombre de points)

Watchdog PO 5

• Sortie 12 V 100 mA Sorties programmables (PO) :

Intégrées :

PO -1 : • sortie supervisée max. 500 mA

PO -2 : • sortie supervisée max. 500 mA

PO +3 : • sortie +12 V max. 750 mA

PO +4 : • sortie +12 V max. 750 mA

Nombre de...Zones :• 64

Utilisateurs : • 64

Télécommandes : • 128

Événements : • 254 événements horodatés

• 254 événements horodatés EN

• 254 événements de retransmission

horodatés

Variations des codes PIN : • 1 000 000

Claviers : • 16

DX 2010 : • 6

DX 3010 • 2

B 426 ou DX 4020 : • 2

DX4020 G : • 1

Récepteur sans fil : • 1

Dispositifs sans fil :• 64

Alimentation :

Type d'alimentation : • A

Transformateur :

• Entrée 230 V/18 VAC 50 VA

Fusible = 1 A

Entrée AC : • Tension d'entrée Secteur: 195 à 253 VAC

• Fréquence de ligne : 50 Hz

• Tension d'entrée secteur de centrale : 18-22 V AC

Sortie DC : • courant maximum pour tous les composants 2 000 mA

• courant maximum pour tous les composants Batterie 7 Ah 12 h en veille (recharge de la batterie à 80 % en 72 h) = 550 mA

• courant maximum pour tous les composants Batterie 18 Ah 12 h en

veille (recharge de la batterie à 80 % en 72 h) = 1 500 mA

• courant maximum pour tous les composants Batterie 18 Ah 36 h en veille (recharge de la batterie à 80 % en 24 h) = 480 mA

Sortie Aux 1 (+12 V/ terre) :*• 900 mA maximum

Sortie Aux 2 (+12 V/ terre) : • 900 mA maximum

Bus option 1 : • 900 mA maximum

Exigences relatives au câblage : • quatre fils, AWG18 ou AWG22 • longueur maximale 200 m (centrale

vers dernier clavier)

• longueur maximale BUS 1 de 700 m (maximum 14 éléments et 8 claviers)

Bus option 2 : • 900 mA maximum

Exigences relatives au câblage :

• quatre fils, AWG18 ou AWG22

• longueur maximale 200 m (centrale vers dernier clavier)

• longueur maximale BUS 2 de 700 m (maximum 14 éléments et 8 claviers) Carte de la centrale :

• Courant de repos maximum 100 mA Batterie :

• 12 V/7 Ah, rechargeable acide-plomb

• 12 V/18 Ah, rechargeable acide- plomb

Informations de commande

Centrale AMAX 4000 EN Pack de langues 2 : français, italien, allemand, néerlandais

Homologation : EN 50131-3 niveau 2 Numéro de commande ICP-AMAX4-P2-EN
